Фильтры сетчатые
ТУ 3683-017-00217389-97 (АТК 24.218.04-90).
Фильтры жидкостные сетчатые для трубопроводов на условные давления 1,6 и 4,0 МПа предназначены для защиты насосного и другого оборудования в технологических установках нефтеперерабатывающей, нефтехимической, нефтяной и газовой отраслей промышленности, при работе которого размер твердых частиц механических примесей в жидкости должен быть не более 200 мкм.
Фильтры изготавливаются из материала:
- 09Г2С-6 — температура транспортируемой жидкости от минус 40 до 200°С.
- 09Г2С-8 — температура транспортируемой жидкости от минус 60 до 200°С.
- 12X18Н10Т — температура транспортируемой жидкости от минус 70 до 300°С.

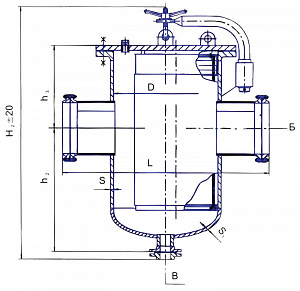

Фильтры Ду 80 и Ду 150 изготавливаются с плоской крышкой и без опор. Конструктивное исполнение по способу соединения с трубопроводом: исполнение 1 — на фланцах исполнение;
Условное обозначение фильтра

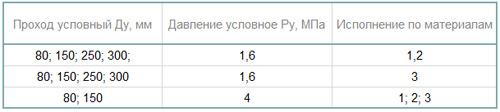

Пределы применения фильтров
