Трансформаторы ТМД-НТ/ОМД-НТ

Трансформаторы Российского производства ТМД-НТ и ОМД-НТ предназначены для питания электродегидраторов и электрокоалесцирующих установок во взрывоопасных условиях и преобразования первичного напряжения 0,4 кВ во вторичное напряжение до 27,5 кВ со ступенчатым регулированием выходного напряжения переключателем ПБВ на значения 12/16,5/20/23/25/27,5 кВ.

Данные трансформаторы являются дальнейшим развитием ранее выпускавшихся трансформаторов для электродегидраторов ТМД-50/20 и ТМД-160/20 и соответствуют самому современному развитию техники. Конструкция трансформатора защищена патентом РФ.

Трансформаторы ТМД-НТ и ОМД-НТ имеют сертификат соответствия № ЕАЭС RU C-RU.АД07.В.04208/22 требованиям безопасности Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»; ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Общие требования»; ГОСТ Р МЭК 60079-6-2012 «Взрывоопасные среды. Часть 6. Оборудование с видом взрывозащиты «масляное заполнение оболочки «О»; ГОСТ Р МЭК 60079-7-2012 «Взрывоопасные среды. Часть 7. Оборудование. Повышенная защита вида «Е».

Климатическое исполнение и условия эксплуатации: УХЛ1 (-60..+40°C); Взрывоопасные зоны класса 2 по ГОСТ IEC 60079-10-1-2011 категории взрывоопасности IIA, IIB, IIC по ГОСТ Р МЭК 60079-20-1-2011; Маркировка взрывозащиты 2Ex o e II T5 Gc X.

Табл. Технические характеристики трансформаторов ОМД-НТ и ТМД-НТ

Преимущества трансформаторов ТМД-НТ и ОМД-НТ для электродегидраторов

• для электродегидраторов различных объемов и в зависимости от физико-химических и электрофизических свойств нефтей предлагается широкий типоразмерный ряд трансформаторов с мощностью 25; 37,5; 50; 100 и 150 кВА;
• обладают встроенной реактивной катушкой и некритичны к перегрузкам при коротких замыканиях электродов;
• обеспечивают возможность выбора значений выходного напряжения в широком диапазоне (12;16,5;20;23;25;27,5 кВ) путем использования простого переключателя;
• отличаются надежной конструкцией, обеспечивающей высокую герметичность корпуса трансформатора и, как следствие, стабильно высокие диэлектрические свойства трансформаторного масла и длительную его эксплуатацию;
• снабжены всеми необходимыми средствами для контроля тока, напряжения температуры, уровня и давления масла.

Использование трансформаторов с соединением по схеме Скотта типа ТМД-НТ обеспечивает следующие дополнительные преимущества по сравнению с однофазными трансформаторами ОМД-НТ:

1. Обеспечивает симметричность входных нагрузок фаз трехфазной сети даже при неравенстве нагрузок во вторичных цепях.
2. Позволяет раздельно регулировать и контролировать токи и выходные высокие напряжения на электродах. Это существенно при использовании трехрядных электродных систем в электродегидраторах на установках добычи нефти и позволяет создавать более эффективные режимы электродеэмульсации в межэлектродных зонах в соответствии с распределением концентрации водной фазы нефтяной эмульсии по высоте.

Конструкция предлагаемых трансформаторов ОМД-НТ и ТМД-НТ не требует отдельных устройств для плавного пуска и плавного регулирования выходного напряжения.

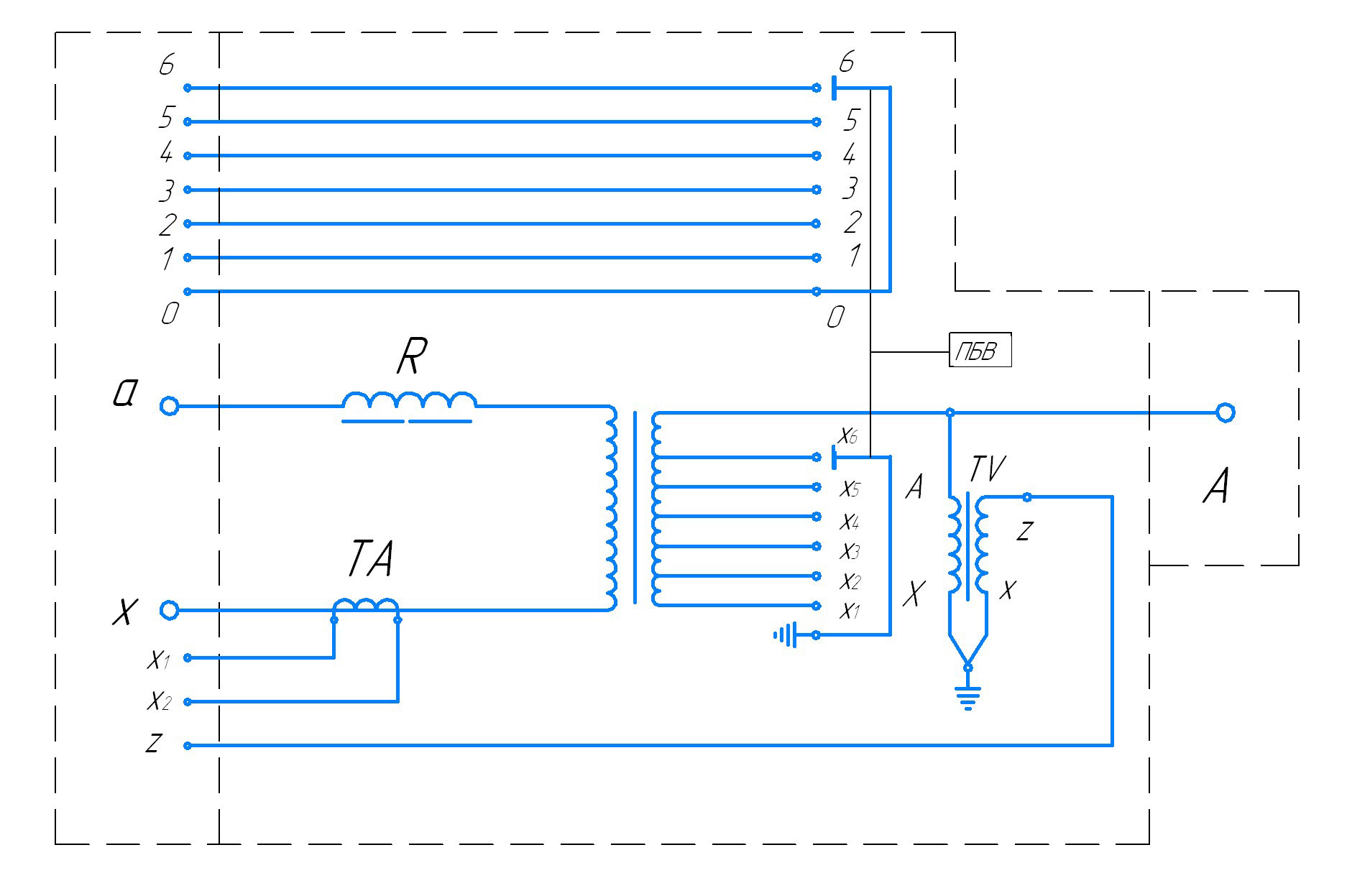

В трансформаторах ОМД-НТ и ТМД-НТ, которые изготовлены по классической трансформаторной схеме (схема соединения обмоток трансформатора 1/1-0 для ОМД-НТ и схема Скотта для ТМД-НТ), отсутствуют размыкающие и переключающие устройства под нагрузкой и трансформаторы ОМД-НТ и ТМД-НТ не оказывают гармонических искажений в системах электроснабжения, что позволяет отказаться от устройств компенсации гармонических составляющих напряжения и тока.

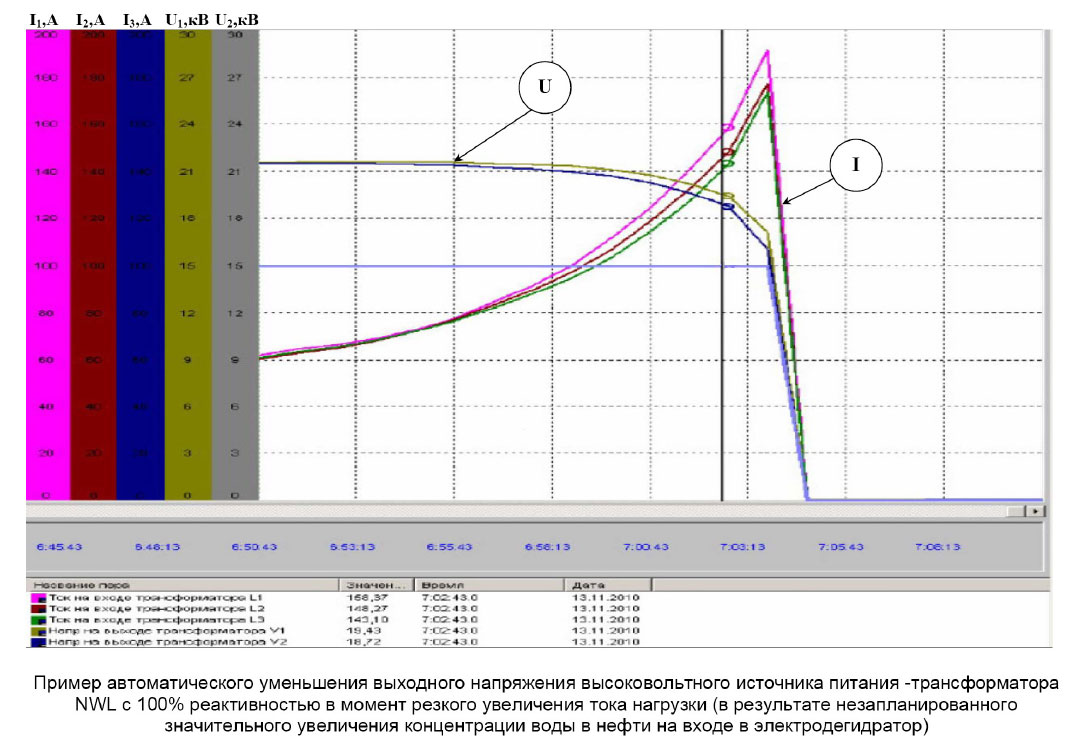

Данные высоковольтные источники питания имеют две важные конструктивные особенности, которые обеспечивают гибкость и эксплуатационную надежность системы электроснабжения: полная реактивность и регулируемое выходное напряжение. Источник питания специально разработан и запатентован с 100% реактивностью, что обеспечивает автоматическое плавное регулирование выходного напряжения. Также 100% реактивность исключает возможность перегрузки блока питания и системы электроснабжения даже при полном замыкании электродов (Рис.). Это означает, что электродегидратор может оставаться в работе при возникновении неблагоприятных или нештатных условий эксплуатации. В случае скачкообразного возрастания нагрузки за счет поступления в межэлектродное пространство высокообводненной эмульсии или недостаточно дестабилизированной эмульсии реактивная катушка автоматически снижает выходное напряжение до некоторого значения, соответствующего текущей обводненности эмульсии в электродегидраторе; после возврата в нормальный рабочий режим происходит автоматическая корректировка уровня выходного напряжения, подаваемого на электроды.

Второй особенностью высоковольтного источника питания ОМД-НТ является наличие переключателя, позволяющих регулировать величину напряжения на потенциальных электродах. Такая возможность позволяет выбирать оптимальную величину напряжения на электродах в диапазоне от 12 до 27.5 кВ и соответственно напряженности электрического поля в нефти по высоте аппарата, обеспечивать эффективное обезвоживание при минимальных энергозатратах. Дискретная регулировка выходного напряжения осуществляется только на стадии пуско-наладочных работ. Переключение рукоятки с одного положения на другое занимает 1–3 минуты. При последующей эксплуатации необходимость изменения положения переключателя практически отсутствует, и может возникнуть лишь при существенном изменении свойств нефти и технологических параметров работы электродегидратора.

Вместе эти две особенности высоковольтного источника питания повышают уровень эксплуатационной гибкости электродегидратора и обеспечивают возможность обезвоживания и обессоливания эмульсий сырой нефти даже при высокой электропроводности продуктов.

Для электродегидраторов различных объемов и в зависимости от физико-химических и электрофизических свойств нефтей предлагается широкий типоразмерный ряд высоковольтных источников питания ОМД-НТ и ТМД-НТ с мощностью 25; 37,5; 50; 100 и 150 кВА в двух исполнениях. Рекомендуемые параметры высоковольтных источников питания для электродегидраторов различного объема и исполнения приводятся в Табл

Табл. Рекомендуемые тип и мощность высоковольтного источника питания для электродегидраторов различного объема на основании расчетов и опыта эксплуатации
