Маслозаполняемый узел ввода высокого напряжения с проходным изолятором

Заказать товар

Задать вопрос

Стационарный узел ввода высокого напряжения УВВН-250В служит для обеспечения взрывозащищенного ввода высокого напряжения от высоковольтного трансформатора в электродегидратор на электродные решетки (сертификат соответствия № ЕАС C-RU.НВ49.В.00198/23 требованиям безопасности Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», маркировка взрывозащиты 2Ex o II Gb U и обеспечивается видом взрывозащиты «заполнение оболочки жидкостью «О» по ГОСТ 31610.6-2015/IEC 60079-6:2015 «Взрывоопасные среды. Часть 6. Оборудование с видом взрывозащиты «заполнение оболочки жидкостью «О», выполнение их конструкции в соответствие с требованиями ГОСТ 31610.0-2014 «Взрывоопасные среды. Часть 0. Оборудование. Общие требования»).

Подробнее

Описание

Сертификат соответствия ТР ТС на взрывозащищенный узел ввода высокого напряжения

Устройство представляет собой вертикальный цилиндрический сосуд, с двух сторон ограниченный фланцевыми разъемами и крышкой. Внутри на нижнем фланце располагается фторопластовый проходной изолятор ИП-НТ-27,5.

УВВН заполняется сухим трансформаторным маслом и обеспечивает взрывозащиту неизолированных токоведущих частей, находящихся под высоким напряжением.

Смотровое окно позволяет проводить визуальный контроль уровня масла.

Технические решения, примененные в конструкции УВВН-250В, защищены патентом РФ на изобретение №2718933.

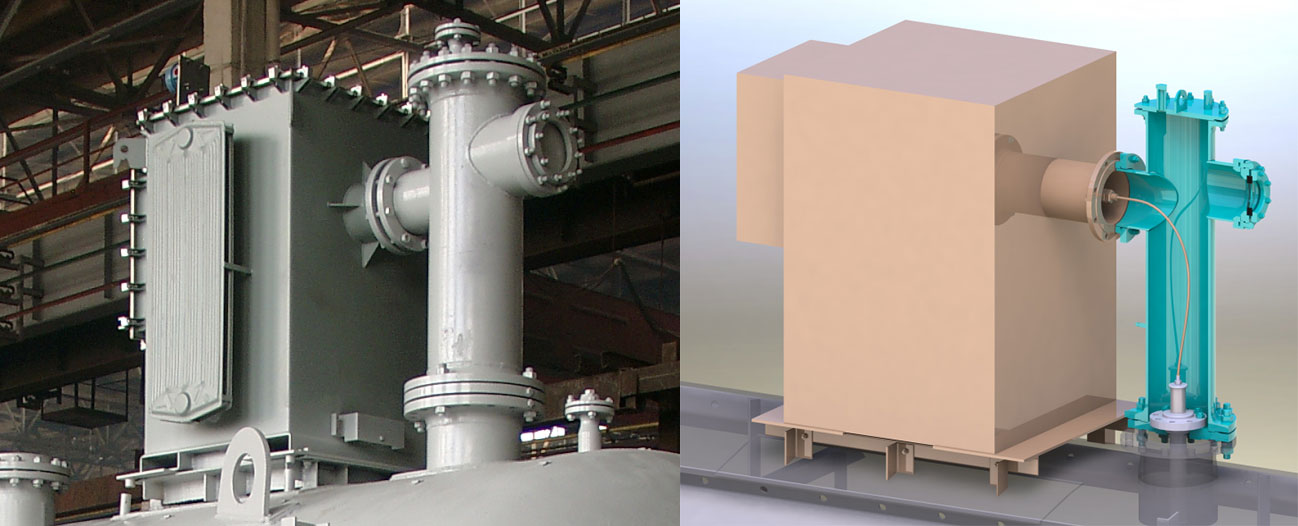

Внешний вид и модель узла ввода высокого напряжения УВВН-250В с высоковольтным источником питания
